盡管臭氧已經在生產和生活中使用了很長時間，但是許多人仍然不知道臭氧發生器如何產生臭氧以及臭氧發生器的電路結構。

　　一、臭氧發生器原理

　　臭氧是一種強氧化劑。 它是通過高壓電離(或電解，化學，光化學反應)獲得的。 生產過程是將空氣中的部分氧氣分解為氧原子，然後與氧分子聚合形成臭氧。

　　臭氧的性質尤為不穩定，在生產後會迅速分解。 因此，隻能生產和使用臭氧。 產生臭氧的設備稱為臭氧發生器。 根據產生臭氧的不同方式，臭氧發生器主要分為三種：高壓放電臭氧發生器，電解臭氧發生器和紫外線輻射臭氧發生器。

　　二、臭氧發生器的電路結構

　　臭氧發生器電路由晶體管VT1，VT2和電感器L1-13，脈衝變壓器T，限流電阻R1，充電電容器C3，雙向觸發二極管叨5等組成，構成推挽振蕩 電路 濾波電感器L0，整流二極管VD1以及濾波電容器C1和C2構成半波整流器濾波電路。 連接電源，AC 220V電壓經過LO濾波，VD1整流後，在C1兩端產生大約280V的電壓，該電壓提供給推挽振蕩電路。 在啟動時，VT1已打開。 由於C3的充電作用，雙向觸發二極管VD5截止。

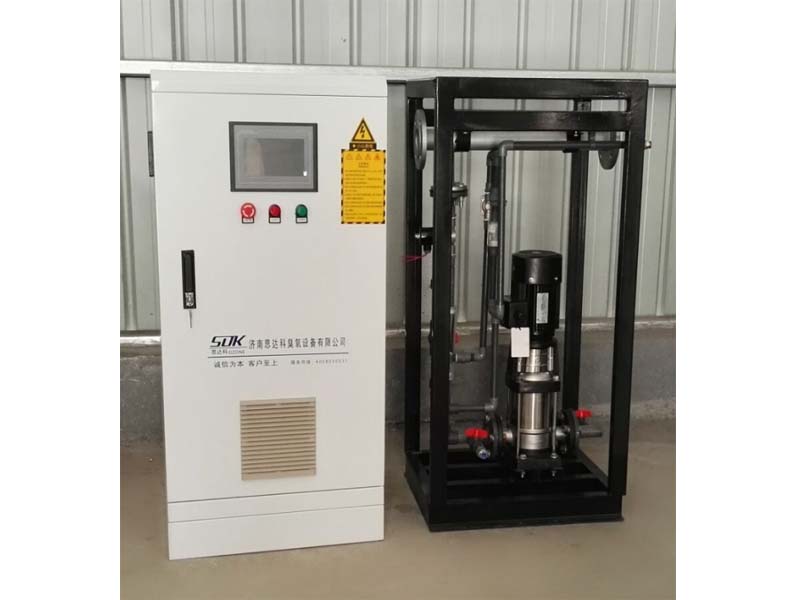

臭氧發生器實拍

　　當C3兩端的充電電壓升至32V時，將觸發VD5導通，而VT2導通。 在VT2導通期間，C3逐漸放電，從而關閉VT2。 VT1接通後，在脈衝變壓器T的作用下，L1和L2上產生正反饋電壓。 此電壓分別施加到VT1和VT2的基極上，以便VT1和VT2交替打開和關閉(即，當VT1打開時，VT2關閉;當VT2打開時，VT1關閉)， 推挽振蕩電路振蕩。 在推挽振蕩電路工作之後，在脈衝變壓器T的次級繞組L6上產生脈衝高電壓，從而激活臭氧產生片VG以產生臭氧。
